MODUL DE MANAGEMENT ÎNCĂRCARE BATERIE – MODEL BATERIE 6V-60V DC. XH-M604

Description

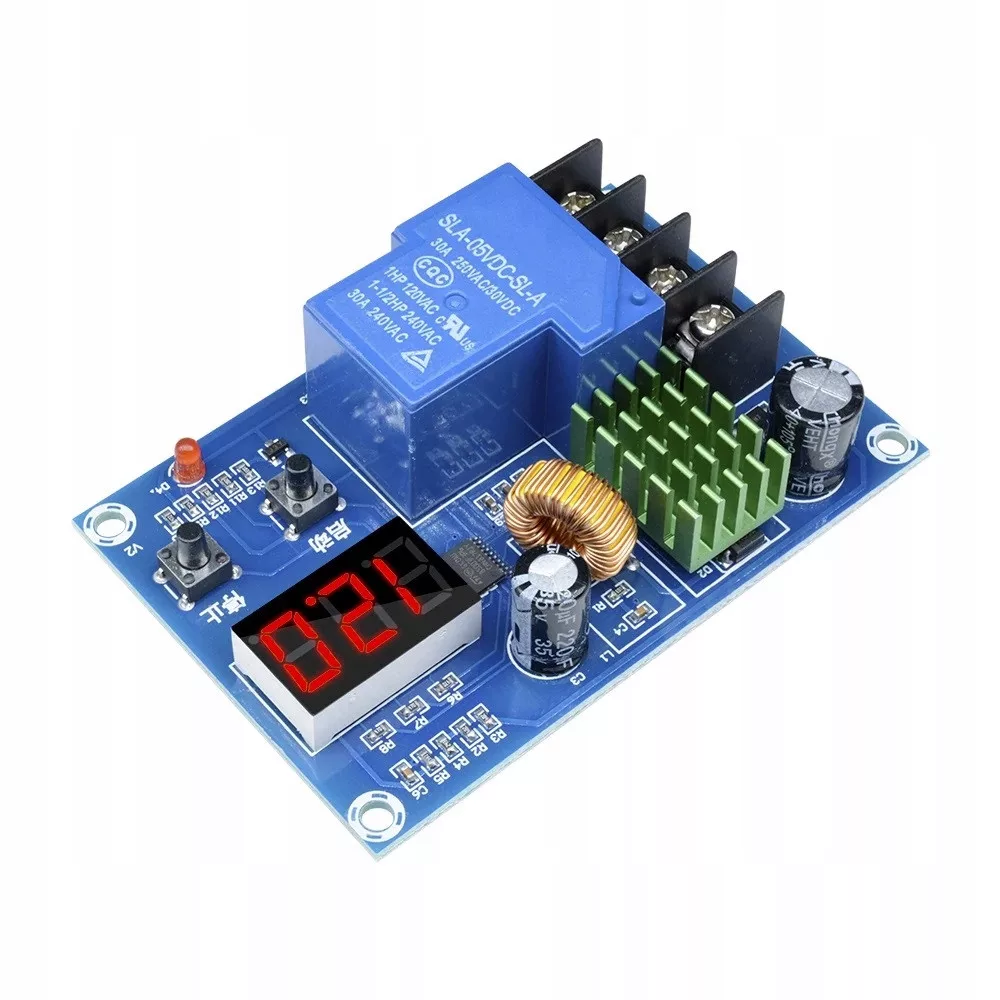

XH-M604 to moduł sterujący ładowaniem akumulatora w zakresie od 6V do 60V.

Posiada wyświetlacz wskazujący aktualne napięcie na baterii oraz 2 przyciski pozwalające ustawić NAPIĘCIE ZAŁACZ /WYŁACZ ŁADOWANIE

Specyfikacja:

• napięcie wejściowe od 6V do 60V DC
• widełki napięcie ładowania ustawiane od 6V do 60V
• dokładność ustawiania napięcia do 0.1V
• napięcie pokazywane na wyświetlaczu dokładne do 0.1V
• moduł zasilany z portów BAT+/-
• wymiary 80mm x 55mm x 20mm

Instrukcja:

Wyświetlacz wskazują aktualne napięcie na akumulatorze.

**Przytrzymując LEWY przycisk aż wartość na wyświetlaczu zacznie migać, przyciskami +/- ustawiamy dolną granicę napięcia od której moduł włączy ładowanie.

**Przytrzymując PRAWY przycisk aż wartość na wyświetlaczu zacznie migać, przyciskami +/- ustawiamy górną granicę napięcia do której moduł będzie ładował – odłaczy akumulator.

**Aby zatwierdzić ustawioną wartość należy poczekać, aż wyświetlacz przestanie migać i wróci do pokazywania wartości napięcia baterii.

**Pojedyncze przyciśnięcie przycisku LEWEGO pokazuje wartość napięcia poniżej którego moduł ładować.

**Pojedyncze przyciśnięcie przycisku PRAWEGO pokazuje wartość napięcia granicznego, przy którym moduł kończy ładować.

NALEŻY DOBRAĆ WŁASCIWĄ ŁADOWARKĘ DO AKUMULATORA !!
